  • 注1： 形状種類のアルファベット記号の意味
    P：プラグ、LP：L曲りプラグ、J：ジャック、PJ：パネルジャック、BJ：バルクヘッドジャック、R：レセプタクル、LR：L曲りレセプタクル、PR：プラグレセプタクル、A：アダプタ、R-PC：プリント基板用レセプタクル。
    当ホームページ記載の形状以外にも多数ご用意しておりますので、営業窓口までお問い合わせください。
  • 注2： 当ホームページに記載の適合ケーブルは一般的な仕様です。記載品以外にも、ご利用に合わせたケーブル用コネクタをご用意できますので、営業窓口までお問い合わせください。
  • 注3： 周波数範囲は「形状種類」「結線方法」等により異なります。詳細は個別仕様をご確認ください。
  • 注4： 「準拠規格」とは、結合部の寸法・形状がその規格と相互性を持つことを指します。
  • 注5： 表面処理は一般的なものを記載しております。記載以外の表面処理にも対応可能ですので、営業窓口までお問い合わせください。
  • 形式名
  • N中程度の同軸ケーブル用／ネジカップリング方式
  • NCNの75Ωタイプ
  • BNC細い同軸ケーブル用／バヨネットロック方式／小型・軽量・速結合
  • BNC75BNCの75Ωタイプ
  • TNC細い同軸ケーブル用／ネジカップリング方式／移動体無線機器用

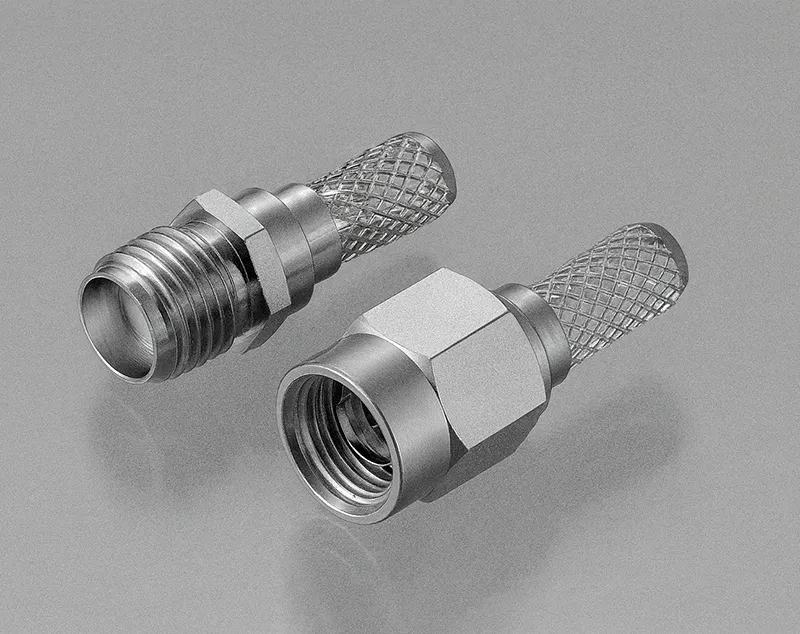

  • TSMSMA形／ネジカップリング方式／小型・広帯域

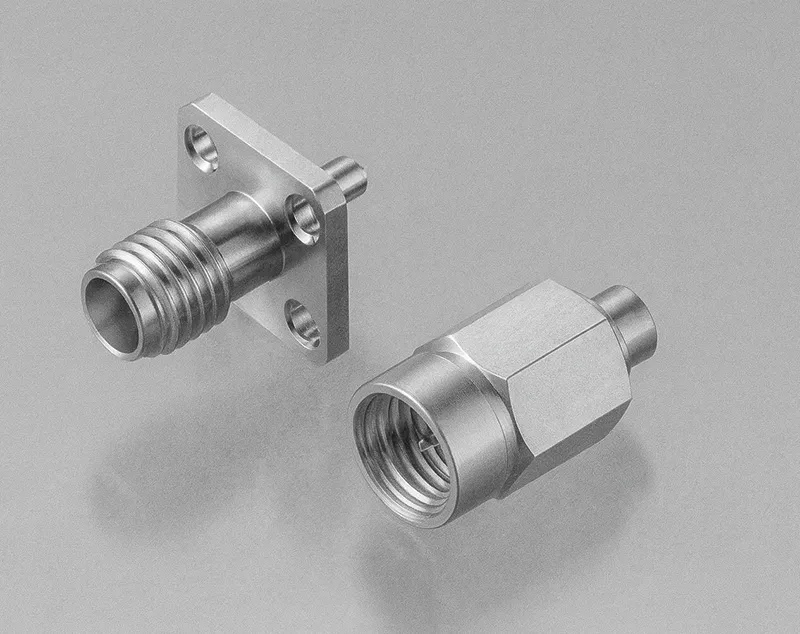

  • TSSMSSMA形／ネジカップリング方式／小型・広帯域

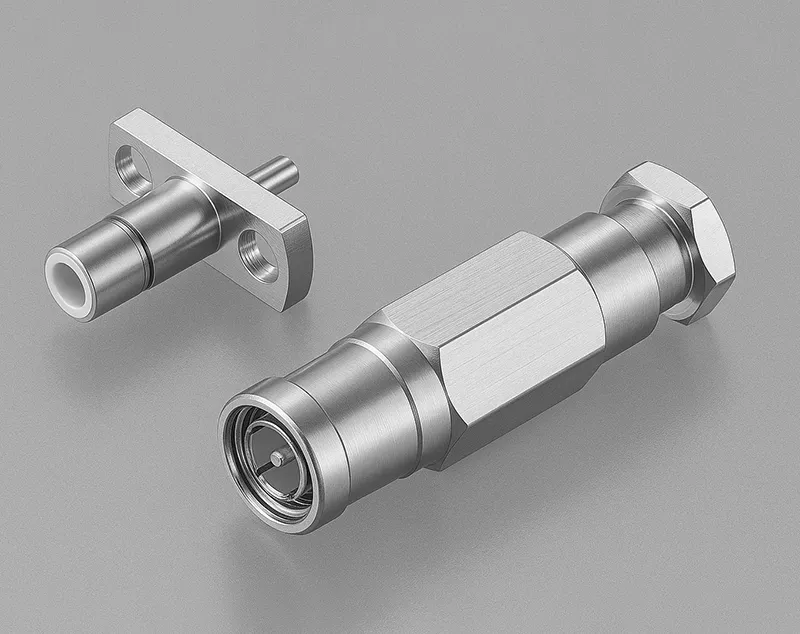

  • TSBSMB形／プッシュオン方式／小型
  • MQTSB形の簡易型／プッシュオン方式／小型・安価
  • MMCX極細径同軸ケーブル用／プッシュオン方式／超小型
  • HN中程度の同軸ケーブル用／ネジカップリング方式／高電圧用（耐圧5kV）
  • BNCHMHV形／バヨネットロック方式／高電圧用（耐圧5kV）
  • SHVバヨネットロック方式／高電圧用（耐圧5kV）

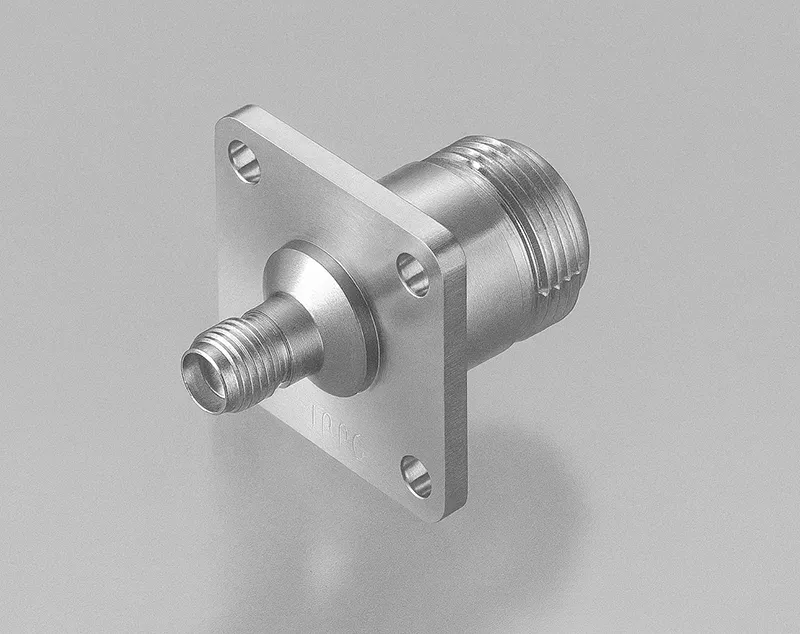

  • 変換コネクタ各種形式の変換アダプタ
  • 圧着工具圧着形式のコネクタの結線工具
  • 形式名
  • NP・LP・J・PJ・BJ・R・LR
  • NCP・PJ・R
  • BNCP・LP・J・PJ・R・LR・R-PC
  • BNC75P・LP・PJ・BJ・R・LR
  • TNCP・LP・PJ・R・LR
  • TSMP・LP・J・PJ・BJ・R・PR・LR・R-PC
  • TSSMP・LP・J・PJ・BJ・R・LR・R-PC
  • TSBP・LP・J・BJ・BR・R-PC・LP-PC
  • MQP・LP・J・BJ・BR・R-PC・LR-PC
  • MMCXP・LP・J・R-PC・LR-PC・R-EL
  • HNP・LP・J・PJ・R
  • BNCHP・BR・R
  • SHVP・BR・R
  • 変換コネクタA・PA
  • 圧着工具-
  • 形式名
  • NRG-8/U、RG-58/U、3D-2V、3D-2W、5D-2V、5D-2W、8D-2V、8D-2W、10D-2V、10D-2W
  • NC3C-2V、5C-2V
  • BNCRG-55U、RG-58U、RG-62U、1.5C-2V、1.5C-2W、3C-2V、3C-2W、1.5D-2V、1.5D-2W、2.5D-2V、3D-2V
  • BNC753C-2V、5C-2V
  • TNCRG-55/U、RG-58/U、3D-2V、5D-2V、5D-2W
  • TSMRG-55/U、RG-58/U、RG-188/U、1.5D-2V、2.5D-2V、3D-2V、3D-2W、各種セミリジッドケーブル
  • TSSMRG-174/U、RG-188/U、1.5D-2V、各種セミリジッドケーブル
  • TSBRG-188/U、RG-196/U
  • MQ1.5D-2V、1.5D-2W
  • MMCXRG-178B/U（0.086inch セミフレキシブルケーブル）
  • HNRG-8/U、RG-10/U、RG-14/U、RG-17/U
  • BNCHRG-62/U
  • SHVRG-59/U
  • 変換コネクタ-
  • 圧着工具-
  • 形式名
  • N50Ω
  • NC75Ω
  • BNC50Ω
  • BNC7575Ω
  • TNC50Ω
  • TSM50Ω
  • TSSM50Ω
  • TSB50Ω
  • MQ50Ω
  • MMCX50Ω
  • HN50Ω
  • BNCH50Ω
  • SHV50Ω
  • 変換コネクタ-
  • 圧着工具-
  • 形式名
  • NDC〜10GHz
  • NCDC〜2GHz
  • BNCDC〜4GHz
  • BNC75DC〜2GHz
  • TNCDC〜4GHz
  • TSMDC〜18GHz
  • TSSMDC〜12.4GHz
  • TSBDC〜4GHz
  • MQDC〜1GHz
  • MMCXDC〜6GHz
  • HNDC〜4GHz
  • BNCHDC〜2GHz
  • SHV記載なし
  • 変換コネクタ-
  • 圧着工具-
  • 形式名
  • N中心導体：ハンダ付け / 外部導体：クランプ式
  • NC中心導体：ハンダ付け / 外部導体：クランプ式
  • BNC中心導体：ハンダ付け・圧着方式 / 外部導体：クランプ式・圧着方式
  • BNC75中心導体：ハンダ付け・圧着方式 / 外部導体：クランプ式・圧着方式
  • TNC中心導体：ハンダ付け / 外部導体：クランプ式
  • TSM中心導体：ハンダ付け / 外部導体：クランプ式・ハンダ付け圧着方式
  • TSSM中心導体：ハンダ付け / 外部導体：クランプ式・ハンダ付け圧着方式
  • TSB中心導体：ハンダ付け / 外部導体：クランプ式・圧着方式
  • MQ中心導体：ハンダ付け / 外部導体：クランプ式・圧着方式
  • MMCX中心導体：ハンダ付け / 外部導体：クランプ式・圧着方式
  • HN中心導体：ハンダ付け / 外部導体：クランプ式
  • BNCH中心導体：ハンダ付け / 外部導体：クランプ式
  • SHV中心導体：ハンダ付け / 外部導体：クランプ式
  • 変換コネクタ-
  • 圧着工具-
  • 形式名
  • NJIS　IEC
  • NCIEC
  • BNCJIS　IEC
  • BNC75-
  • TNCMIL　IEC
  • TSMMIL　IEC
  • TSSMIEC
  • TSBIEC
  • MQJIS
  • MMCXCENELEC
  • HNJIS
  • BNCHMIL
  • SHVMIL
  • 変換コネクタ-
  • 圧着工具-
  • 形式名
  • N中心導体：銀メッキ・金メッキ / 外部導体：銀メッキ・ニッケルメッキ
  • NC中心導体：銀メッキ・金メッキ / 外部導体：銀メッキ・ニッケルメッキ
  • BNC中心導体：銀メッキ・金メッキ / 外部導体：銀メッキ・ニッケルメッキ
  • BNC75中心導体：銀メッキ・金メッキ / 外部導体：銀メッキ・ニッケルメッキ
  • TNC中心導体：銀メッキ・金メッキ / 外部導体：銀メッキ・ニッケルメッキ
  • TSM中心導体：金メッキ / 外部導体：金・ニッケルメッキ・パッシベイト
  • TSSM中心導体：金メッキ / 外部導体：金・ニッケルメッキ・パッシベイト
  • TSB中心導体：金メッキ / 外部導体：金・ニッケルメッキ
  • MQ中心導体：金メッキ / 外部導体：金メッキ・ニッケルメッキ
  • MMCX中心導体：金メッキ / 外部導体：金メッキ
  • HN中心導体：銀メッキ / 外部導体：銀メッキ・ニッケルメッキ
  • BNCH中心導体：銀メッキ・金メッキ / 外部導体：銀メッキ・ニッケルメッキ
  • SHV中心導体：金メッキ / 外部導体：ニッケルメッキ
  • 変換コネクタ中心導体：銀メッキ・金メッキ / 外部導体：銀メッキ・ニッケルメッキ
  • 圧着工具-
  • 形式名
  • N○
  • NC○
  • BNC○
  • BNC75○
  • TNC○
  • TSM○
  • TSSM○
  • TSB○
  • MQ○
  • MMCX○
  • HN○
  • BNCH○
  • SHV○
  • 変換コネクタ○
  • 圧着工具○
