[型名]

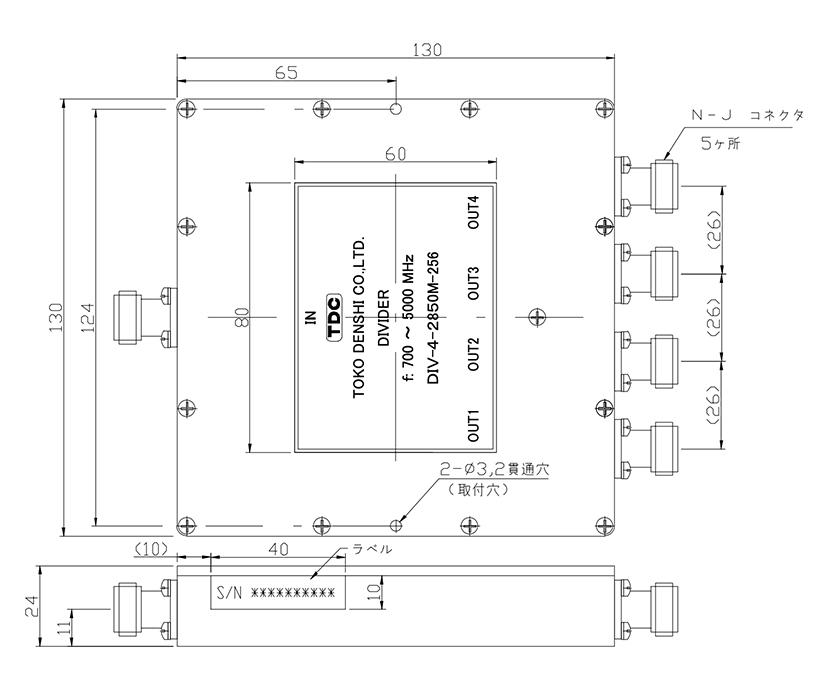

広帯域4分配合成器
次回のローカル5Gへの周波数割り当て候補範囲(4.6GHz〜4.9GHz)までをカバーしている4分配器合成器です。同様の周波数範囲をカバーする広帯域2分配合成器もあります。
カスタム対応可能
仕様 | 備考 | |
周波数範囲 | 700-5000MHz | |
挿入損失 | 2.0dB以下 | Typical: ≦ 1.3dB 分配損失 6dBを除く |
アイソレーション | 18dB以下 | Typical: ≦ 22dB |
ポート間分配損失偏差 | 0.8dB以下 | Typical: ≦ 0.2dB |
ポート間位相偏差 | 5deg以下 | Typical: ≦ 2deg |
VSWR(IN port) | 1.5以下 | Typical: ≦ 1.3 |
VSWR(OUT port 1-4) | 1.5以下 | Typical: ≦ 1.2 |
入力電力(IN port) | 30W(最大) | 出力ポート(1-4)VSWR 1.5以下 as power Splitter |
入力電力(OUT port 1-4) | 1W(最大) | as power Combiner |
使用温度範囲 | -55℃ 〜 +60℃ | |
コネクタ | N-J | 全ポート |
